Podrobnosti o produktu
|
Místo původu: |
Zhejiang, Čína |
|
Název značky: |
Jorch |
|
Specifikace: |
34cestný konektor ECU |
|
Číslo modelu: |
DJ7341A-1-10 |
|
OEM díl č.: |
MX23A34NF1 |
|
Typ: |
Adaptér |
|
Barva: |
Černý |
|
Muž nebo žena: |
Žena |
|
Typ konektoru: |
Zapečetěno |
|
Osvědčení: |
Systém TUV, TS16949, ISO14001 a RoHS |
|
MOQ: |
Malá objednávka může být přijata |
|
Obal: |
100 200 300 500 1000 ks na sáček se štítkem, exportní standardní karton |
|
Schopnost designu: |
Můžeme dodat vzorek, OEM & ODM je vítán. Vlastní kresba s obtisky, matné, tisk jsou k dispozici na vyžádání |
|
Dodací lhůta: |
Dostatek zásob a silná výrobní kapacita zajišťují včasné dodání |
|
Schopnost zásobování: |
100 000 kusů/kusů za měsíc |

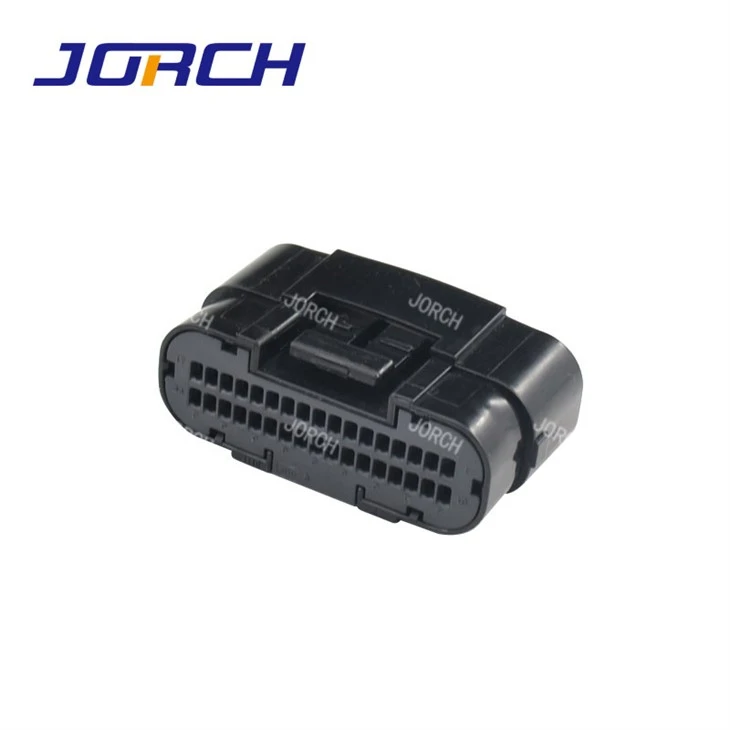

MX23A34NF1 je automobilový konektor s následujícími vlastnostmi a specifikacemi:
1. Kompaktní automobilový konektor: Nízkoprofilový design s dvojitou žebrovou strukturou pro kontakty 040, vodotěsné aplikace typu deska-vodič, pravoúhlý konektor.
2. Specifikace:
- 34 pozic (pozice pinů).
- Vodotěsný typ.
- Typ konektoru je kolíková hlavice.
- Styl konektoru je pravý úhel.
- Vhodné pro způsob montáže DPS s pájením (průchozí otvor).
- Izolační materiál je PBT plněný sklem, barva je černá.
- Materiál kontaktu je slitina mědi.
- Kontaktní plocha je pocínovaná.
- V souladu s ROHS, splňuje standardy směrnice o omezení 10 látek (2011/65/EU, (EU)2015/863).
3. Elektrický výkon:
- Rozteč je 2,5 mm.
- Proudová zatížitelnost je 3A.
- Dielektrické výdržné napětí je 1000 VRMS (1 minuta).
- Izolační odpor je minimálně 100 MΩ.
- Kontaktní odpor je maximálně 10 mΩ (počáteční hodnota).
- Rozsah provozních teplot je -40 stupňů až +125 stupňů.
4. Environmentální chování:
- Vynikající odolnost vůči okolnímu prostředí, spolehlivé použití v náročných podmínkách prostředí, jako je motorový prostor.
- Vodotěsný těsnící kroužek se používá, když je konektor spojen, a průchodka se používá pro hydroizolaci na připojení vodičů.
5. Oblasti použití:
- Široce se používá v elektronických řídicích jednotkách (ECU) a zařízeních souvisejících s automobilovým průmyslem, jako jsou automobily a motocykly.
- Vhodné také pro pohon elektrických vozidel/BMS, automobilový informační a zábavní systém, automobilovou karoserii, automobilový ADAS atd.
6. Další informace:
- Řada MX23A také nabízí reverzní kolíkové konektory (kolíky směřující nahoru).
- Pouzdro zásuvky také nabízí přední kryt pro kontrolu vložení svorek, záslepku pro zajištění vodotěsnosti prázdných svorek a reverzní kolíky.
Konektor MX23A34NF1 je vhodný pro různé potřeby připojení elektronických zařízení v automobilech a motocyklech se svým kompaktním designem, vodotěsným výkonem a vynikající odolností vůči okolnímu prostředí.
